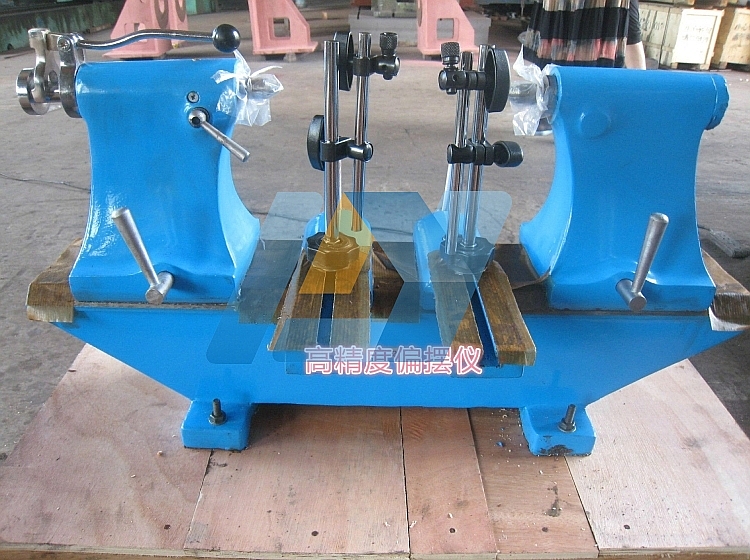

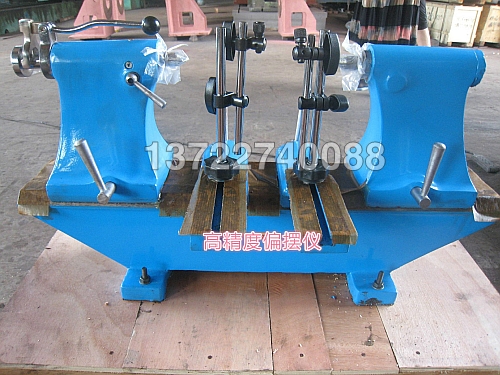

偏摆检查仪

一、偏摆仪用途：

产品主要用于检测轴类、盘类零件的径向圆跳动和端面圆跳动。

二、偏摆仪特点：

1．配有一对莫氏4#合金针，齿轮传动运行，提高了偏摆仪的测量精度，增大了对被测零件的支撑重量，可测量精度零件的径向，端面和斜向圆跳动。适用于磨加工产品。

2．指示表通过表架调整位置，表架上下、前后、左右调节平稳操作方便。表架钢性好，提高了检测仪器的灵敏度。

3．测量长度：500mm（A05）800mm（A08）1000mm（A10）2000mm（A20）

三、偏摆仪技术参数：

1．径向回转精度： 0.001mm

2．侧导轨全长上对两顶针连线的平行度：0.005mm（A05）0.008mm（A08）0.01mm（A10）0.02mm（A20）

3．被测零件大直径：250mm

4．被测零件大长度：500mm 800mm 1000mm 2000mm

四、偏摆仪配用设备：指示表：扭簧表、千分表、百分表
