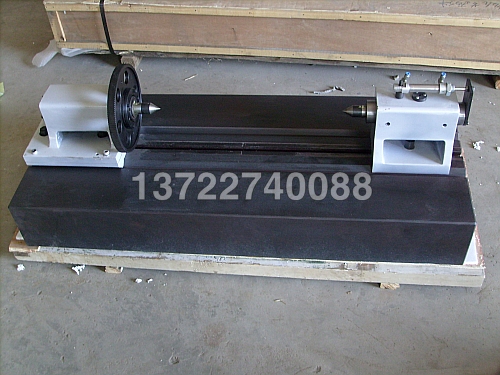

花岗石(大理石)底座偏摆检查仪

花岗石(大理石)底座偏摆检查仪又称花岗石(大理石)偏摆仪、花岗石(大理石)偏摆检查仪，主要用于对轴类、盘类产品及零部件的测量，主要检测其径向跳动、椭圆度、端面精度误差。

花岗石(大理石)底座偏摆检查仪用途：主要用于对轴类、盘类产品及零部件的测量，主要检测其径向跳动、椭圆度、端面精度误差。

花岗石(大理石)底座偏摆检查仪主要技术参数：

1、径向回转精度：0.001mm。

2、侧导轨在全长上对两变现的平行度：0.005mm（A03型）、0.008mm（A05型）、0.01（A10型）。

3、精度误差：300mm小于2um，500mm小于3um，1000mm小于5um，1500mm小于6um。

4、被测零件大直径340mm，被测零件大长度300mm，500mm，1000mm，1500mm。

花岗石(大理石)底座偏摆检查仪测量步骤:

1、径向圆跳动的测量：

⑴将零件擦净，拧紧偏心轴把，置于偏摆仪两之间（带孔零件要装在心轴上），使零件转动自如，但不允许轴向串动，然后固紧二座，当需要卸下零件时，一手扶着零件，一手向下按手把L即取下零件。

⑵将百分表装在表架上，使表杆通过零件轴心线，并与轴心线大至垂直，测头与零件表面接触，并压约缩1～2圈后紧固表架。

⑶转动被测件一周，记下百分表读数的大值和小值，该大值与小值之差，为I－I截面的径向圆跳动误差值。

⑷测量应在轴向的三个截面上进行，取三个截面中圆跳动误差的大值，为该零件的径向圆跳动误差。

2、端面圆跳动的测量：

⑴将杠杆百分表夹持在偏摆检查仪的表架上，缓慢移动表架，使杠杆百分表的测量头与被测端面接触，并予压0.4mm测杆的正确位置。

⑵转动工件一周，记下百分表读数的大值和小值，该大值与小值之差，即为直径处的端面跳动误差。

⑶在被测端面上均匀分布的三个直径处测量，取其三个中的大值为该零件端面圆跳动误差。
