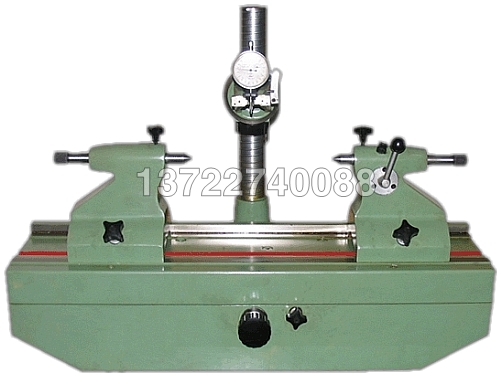

齿轮跳动检查仪

齿轮跳动检查仪用途：齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的大发动量。为此，齿圈径向跳动的检查是借助于原始齿条形的测量头时使用，检查时，将装在芯轴上的被检查齿轮，因此在齿轮跳动检查仪两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。

齿轮跳动检查仪规格：

(1)0.3-2模数

(2)1-6模数

(3)0。3-6模数

齿轮跳动检查仪技术参数：

(1)检测较大直径300mm

(2)检测较大长度300mm、500mm、600mm

(3)垂直度较0.005-0.003

(4)平行度较0.008-0.01

(5)检测六级或六级以下的齿轮
