铸铁桥型平尺

产品展示1

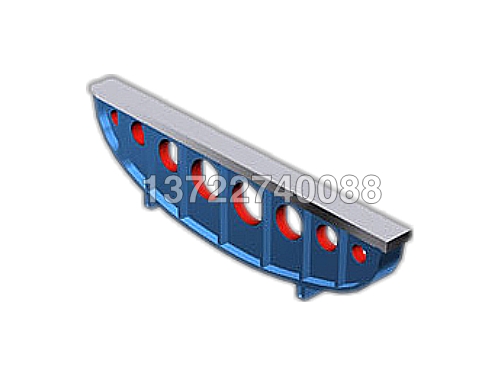

产品展示2

桥型平尺一般用铸铁制造，矩形平尺也有用轴承钢或花岗石制造的。桥型平尺按JB/T7977-99制造，材料为HT200-250工作表面采用刮研或磨削工艺。桥型平尺具有平面的尺形量规，主要用于以着色法、指示表法检验平板、长导轨等的平面度，也常用于以光隙法检验工件棱边的直线度。

桥型平尺的工作面采用磨削和刮研工艺，主要用于机床校验中的不平度和不直度的检验，还适用于设备安装和检修。桥型平尺易于保管，悬挂平放均可，保存不易生锈。桥型平尺在使用期间不用涂油，长期不使用，存放时涂上一层一般工业用油，桥型平尺不会因长期平放而影响其直线度、平行度。桥型平尺用于机床检验中检验不平度和不直度两个工作面是配合块规，千分尺，水平仪等仪器检验，使用温度是（20±5）℃。

桥型平尺的规格：

规格 mm	工作面直线度或平面度				侧面对工作面垂直度
	精度等级μm
	00	0	1	2	00	0	1	2
500×50	1.5	3	6	12	7	14	30	60
750×50	2	4	8	15	10	20	40	80
1000×50	2.5	5	10	20	12	24	50	100
1600×70	4	7.4	15	30	20	40	80	160
2000×80	5	9	18	36	25	50	100	200
2500×90	6	11	22	44	30	60	120	240
3000×100	7	13	26	52		65	130	260
3500×100		15	30	60		75	150	300
4000×10		17	34	68		85	170	340
5000×110		21	42	84		100	200	400
6300×120		26	52	105		130	260	520
8000×120		33	66	132		165	330	660

产品展示6

产品展示7
