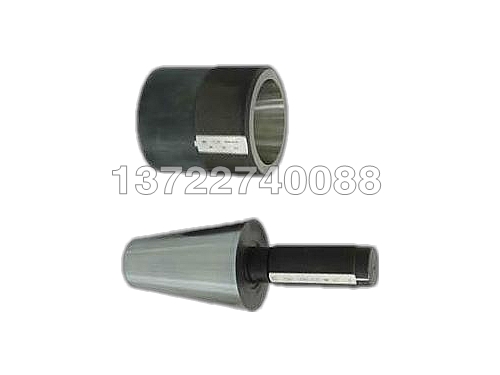

7:24 量规

7：24锥度量规主要用于检验产品的大径、锥度和接触率，属于综合检具。7：24锥度量规可分为尺寸量规和涂色量规两种。由于涂色7：24锥度量规的设计和检测都比较简单，在工件测量中普遍使用。

1、圆锥量规的各项公差均以测量条件为准，即：温度为200C。

2、圆锥工作量规的圆锥直径公差应小于被检验的圆锥工件直径公差的三分之一。

3、圆锥校对塞规的圆锥直径公差应小于圆锥工作量规的圆锥直径公差的二分之一。

4、圆锥量规的圆锥锥角公差AT有两种表示方法，即用角度值表示的圆锥锥角公差AT。和用线值表示的圆锥锥角公差AT。

圆锥量规采用碳素工具钢或具有与其性能同等及以上的材料制造。

圆锥量规的测量表面的硬度不低于713HV5(或60 HRC)

圆锥量规上用于标明被检工件的轴向位移公差限定的标尺标记宽度应不大于0.15 mm。标尺标记应清晰。

圆锥量规的测量表面不得有划伤、斑点、裂纹及其他影响使用和外观的严重缺陷。

圆锥量规应经过稳定性处理、去磁和防锈处理。

圆锥量规的检验通常应采用数值测量方法。对于圆锥工作环规允许采用与圆锥校对塞规进行检验。圆锥工作环规与圆锥工作塞规的公差带相同时，也可采用与圆锥工作塞规进行研合检验，但对于涂色层厚度及接触率的指标，应比采用校对塞规进行检验有高的要求。
